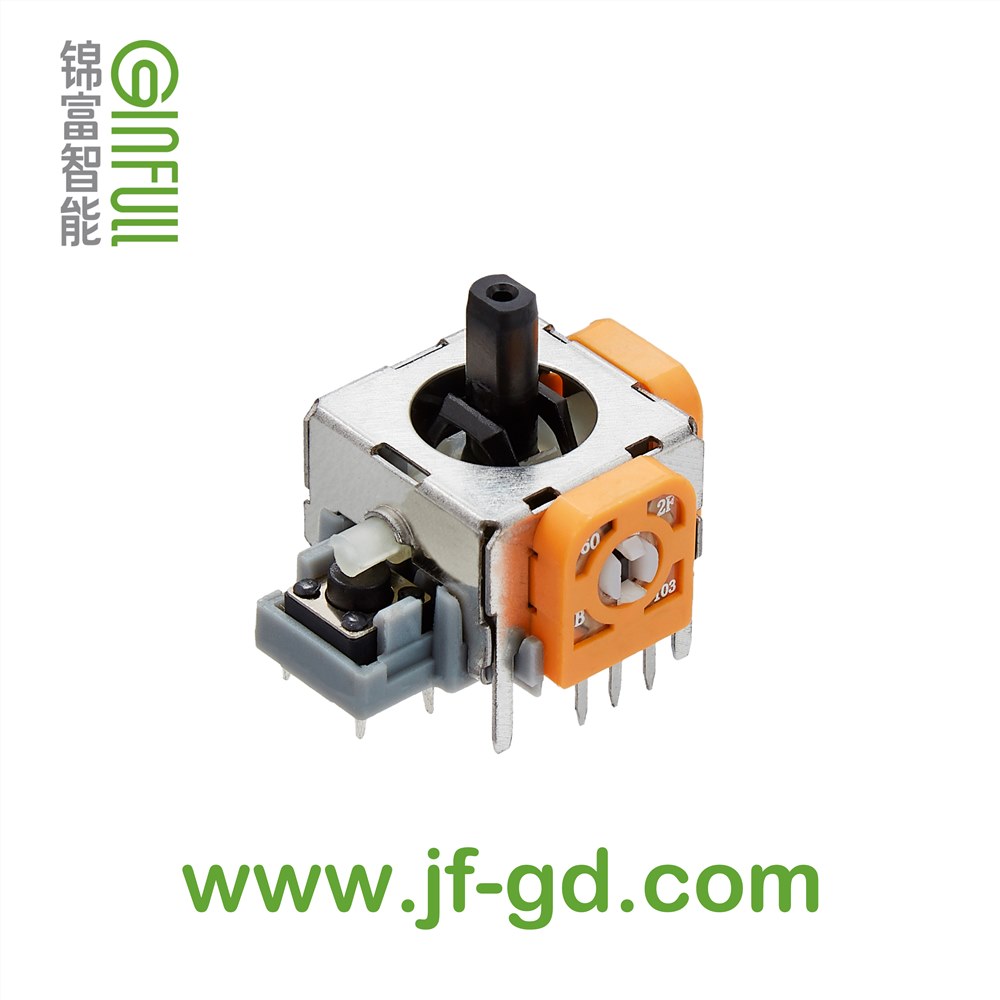

RJ16A1K无人机摇杆
RJ16A1K无人机摇杆

RJ16A1K无人机摇杆

系列：
16无人机摇杆
规格：
请参考如下简介
产品介绍：
相关图集下载

简介


系列

RJ16型

名称

树脂轴 3D16A1K 圆孔万向型（摇杆电位器）

规格

外型尺寸

(mm)

W

25.8

D

20.25

H

19.8

轴材质

金属

额定功率

0.0125W

 最高使用电压

50V AC , 5V DC

操作角度

各方向 30° Max

中央按动

有

分压误差

44%～56%

工作温度

−10℃ to ＋70℃

操作寿命

100,000次以上

开关规格

  按压力

900±300gf；

接触阻抗

100mΩ Max

开关按压寿命

1000,000次以上

产品特点

                 操作使用寿命长

                 独有专利设计，操纵杆复位精度高

                 采用进口原材料，耐冲性能好

应用领域

功能型控制手柄、电子玩具等领域


包装规格

托盘


系列

包装数/箱（pcs.）

包装箱尺寸/箱（mm）

RJ16

2,000

460*320*305


产品特性


电性能



耐电压

 250V AC for 1 minute

滑动噪音

300mV p-p max

机械

性能

方向动作力

150±80gf

按动作力

900±300gf；

控制杆回复精度

±5°

操作部

强度

推拉方向

5kg . cm（Push/Pull）

动作方向

2kg . cm

耐候性

耐寒性能

−30℃ 96h

耐热性能

80℃ 96h

耐湿性能

60℃, 90 to 95％ RH 96h


DIMEENSIONS尺寸图  Unit: mm


RJ16A1K摇杆电位器



PCB安装孔图

PCB MOUNTING HOLE DIAGRA

电路图

CIRCUIT DIAGRAM


RJ16A1K摇杆电位器
